氯碱专用阀

Bellows Valve With Single Seat Regulating For Chlor Alkali

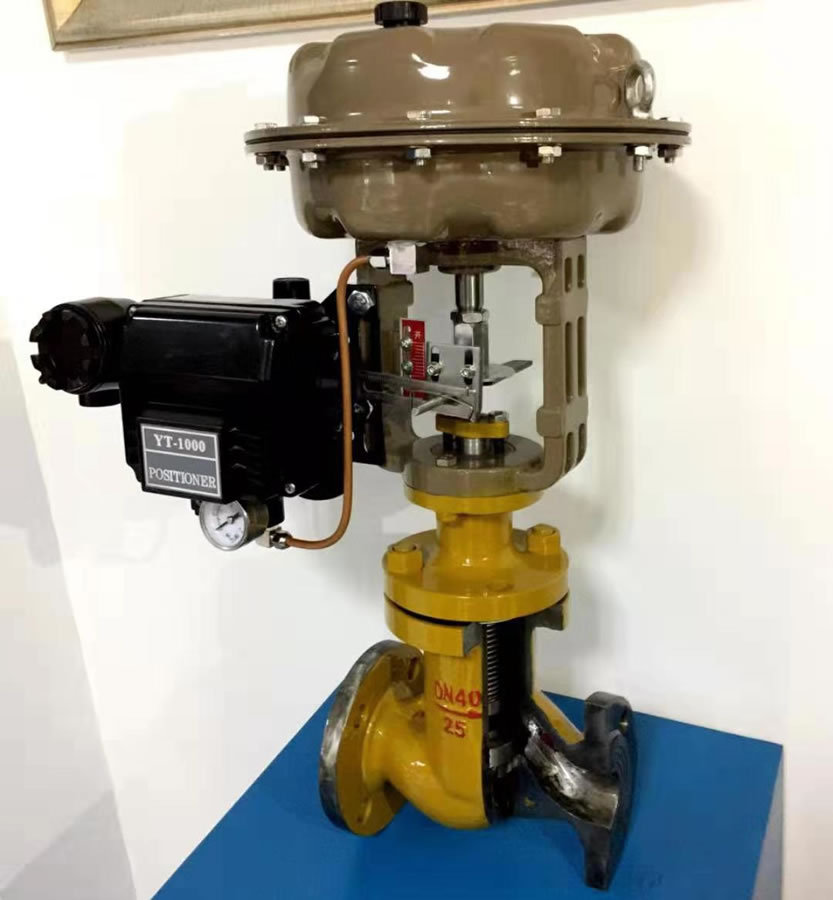

氯碱专用波纹管单座调节阀

适用介质氯气、液氯、氟化氢、制冷剂等
适用温度40~350°C
公称压力ANS|cass150~600b、JS10K~40K、PN1.6~10.0MPa
公称通径DN20~150 mm NPS3/4"~6
驱动方式气动、电动

基本型号/ Basic model
产品型号LJ:WT64YL:WT94Y

主要零部件材料/ Main parts And materials

零件名称材料
阀体: LCB LF2LC3LF3 LCC WCB
阀座:硬密封:堆焊 STELLITE21,软密封:PTFE
阀芯:堆焊 STELLITE6H
波纹管:316LC276

产品介绍/ product Introduction

该系列调节阀采用顶部导向结构,配用气动多弹簧薄膜执行机构(或气缸式执行机构或智能型电动执行器)。阀门结构紧凑,有呈S流线型的通道,使其压降损失小,流量大,可调范围广,流量特性精度高。上阀盖采用波纹管密封结构,适用于剧毒、易燃、易爆、易挥发和稀有贵重金属等介质的调节。

结构特点/ Structural Characteristics

01/采用顶部导向结构,结构紧凑,压降损失小,流量大,可调范围广

02/上阀盖采用波纹管密封结构,可彻底消除工艺介质从阀杆运动隙向外泄漏的可能性。由于波纹管元件本身变形性和卓著的抗老化性,完全克服了其他填料密封的阀门通常存在的填料老化和温差敏感等弱点

03/采用波纹管-填料双重密封,安全可靠性更好

04/阀芯导向面积大,抗振性好。配用气动(电动)执行机构,其结构紧凑,输出力大。


主要技术参数
公称通径DN20~150 mm NPS3/4~6″
公称压力ANSI class150-600lb, JIS10K-40K, PN16-10.0MPa
过程连接方式法兰式(RF,FF,RJ,LG),焊接式(SW,BW)
阀座泄漏量硬密封ANSI classIV或KvX0.01%
软密封ANSI classⅥ
适用介质氯气,液氯,氟化氢,制冷剂等
流量特性线性,等百分比,快开
执行机构多弹簧薄膜执行机构,气缸式执行机构,电动执行机构


Kv值和行程

公称通径15  20   25    32  40    50    65   80   100  125  150  200
阀座直径15  20   25    32  40    50    65   80   100  125  150  200
K值其它4.6 11.6 16.3  20  35    58.3  99   145  201  236  490  817
快开4.6 11.6 16.3  20  40.8  64    110  157  256  274  536  840
额定行程其他10  14.3 14.3  25  25    25    38   38        50   50   75
快开6   6    6     10  10    13    19   19   25   30   30   50
